HY-5S智能轉速監控保護儀
產品概述 |
功能特點 |
技術參數 |

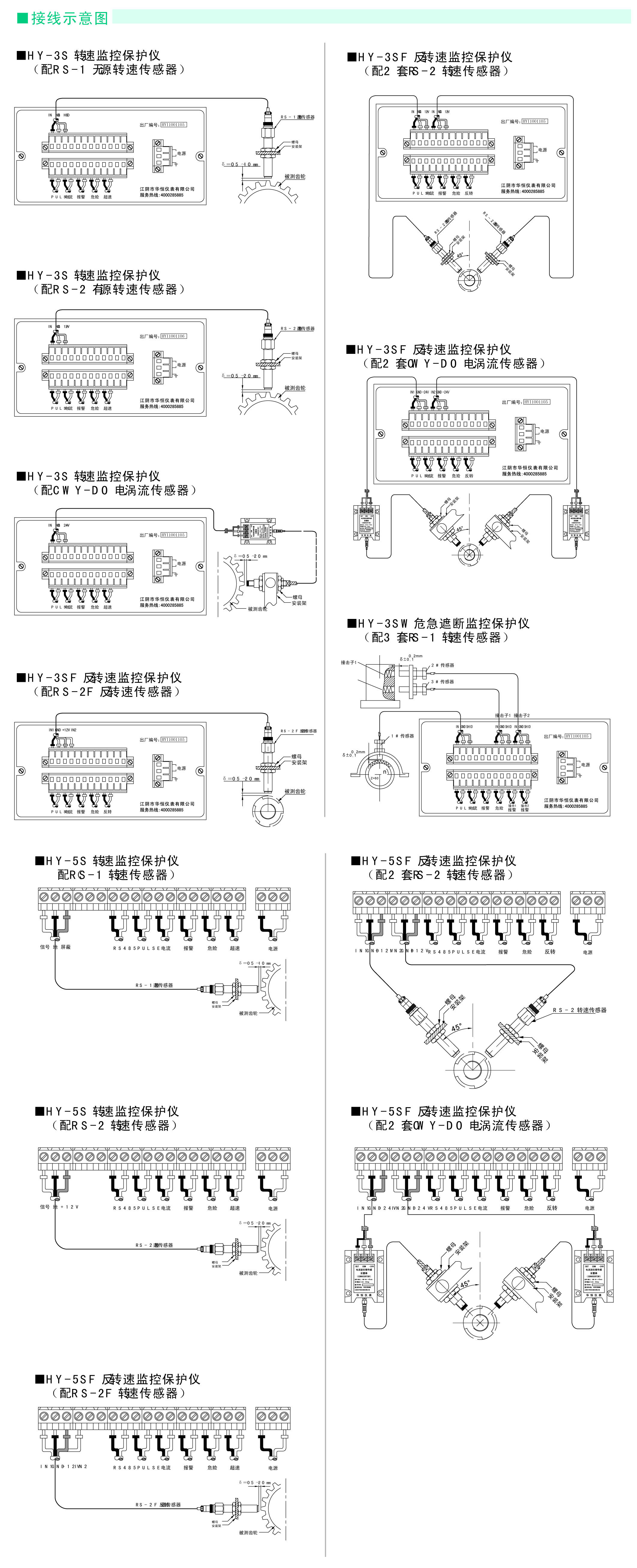

示意圖 |
|
|
HY - 3S智能轉速監控保護儀是一款智能型儀表,它與R S系列轉速傳感器或CWY - DO- 8電渦流傳感器配合使用,可對大型旋轉機械的旋轉速度與旋轉方向進行精確測量。主要用于電廠汽輪機、工業汽輪機、水泵、風機的轉速測量及反轉保護。 它有盤裝和壁掛式兩種安裝方式供用戶選擇。
-儀表采用先進的高性能嵌入式芯片,數字化處理技術,提高了儀表的測量精度,簡化了儀表操作流程。功能參數可通過面板按鍵設置,現場安裝、調試、維護更加簡便。 -儀表具有上電、掉電檢測功能,同時切斷報警、停機輸出回路;停機信號可設置0~99秒內延時輸出,有效抑制儀表誤報警,適宜長期在線監測。 -儀表無需電源轉換設備可直接適用于世界多數國家供電電源,供電電壓在A(yíng) C8 5 V~2 6 5 V或D C1 0 0 V~3 6 0 V內 均能穩定工作。
-測量范圍: 0~9999rpm; -輸入信號: RS-1(無源) 轉速傳感器; RS-2(有源)轉速傳感器; RS-2F反轉速傳感器; CWY-DO-Φ8電渦流傳感器; -齒輪盤齒數:根據齒輪盤任意設置; -測量精度: ±1轉; -顯示方式: 采用4位或5位LED(或LCD顯示); -輸出信號: 4~20mA(負載電阻≤850Ω); PULSE信號輸出(可進行波形分析); RS485通訊輸出:Modbus RTU通訊協議; 開關量輸出:DC27V/2A或AC250V/5A; -使用環境: -40℃~65℃,相對濕度≤95%(非冷凝); -供電電壓: AC 85V~265V 或DC 100V~360V; -安裝方式: 盤裝:外形尺寸:寬160mm×高92mm×深210mm; 開孔尺寸:寬(152+0.5mm)×高(76+0.5mm); 盤裝(短機箱):外形尺寸:寬160mm×高92mm×深110mm; 開孔尺寸:寬(152+0.5mm)×高(76+0.5mm); 掛壁安裝:外形尺寸:寬290mm×高210mm×厚75mm; 安裝尺寸:寬110mm×高260mm; 固定孔:4×Φ4mm。
|
